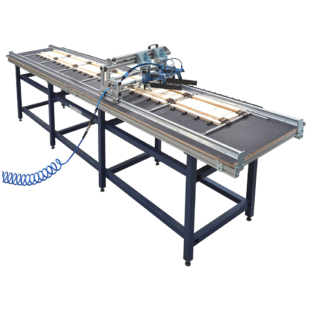

BOARDSKAT 3 – un dispozitiv conceput pentru conectarea elementelor plate din lemn folosind capse BIZON tip 90 cu o lungime de 14 până la 32 mm.

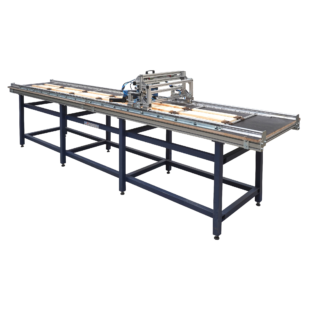

Dimensiunile dispozitivului (L x l x Î): masă de lucru cu șină: 4000 x 800 x 1000 mm

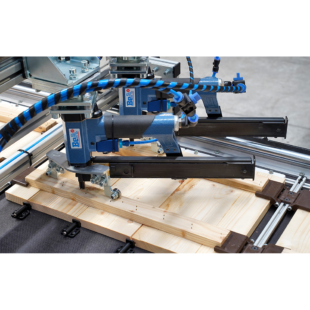

Cărucior: 290 x 700 x 405 mm. Echipat cu două capsatoare BeA 90/32-611L, cu magazie lungă și clemă cu eliberare rapidă.
Suprafață maximă de lucru: 510 x 3310 mm
Alimentare și comandă exclusiv pneumatice.
La cerere, putem adapta dimensiunile mesei de lucru și ale căruciorului la nevoile unei game de produse date.
Soluția a fost concepută pentru producția de produse din lemn repetabile, unde precizia și repetabilitatea aranjamentului punctelor de conectare sunt cruciale.

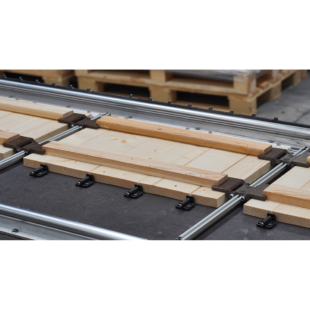

Plăcile pregătite sunt aranjate manual în forme dedicate așezate pe masa de lucru.
Formularul definește poziția elementelor și punctele programate de inserție a capselor pentru un anumit produs, ceea ce asigură o precizie ridicată de asamblare.

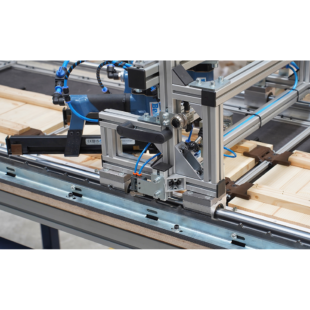

Masa de lucru este echipată cu două ghidaje, de-a lungul cărora un set de două capsatoare se deplasează peste elementele care urmează să fie cuie. Capsele sunt introduse la intervale programate, indiferent de viteza de deplasare a unității, asigurând conexiuni uniforme și repetabile.
Dispozitivul permite fiecărui capsator să producă două rânduri de capse:
– primul rând este condus în timp ce se conduce într-o singură direcție,
– al doilea rând se realizează după mutarea capsatoarelor în a doua poziție în timpul cursei de întoarcere.
Odată ce procesul de batere a cuielor este finalizat, piesele finisate sunt îndepărtate manual de pe masa de lucru.
