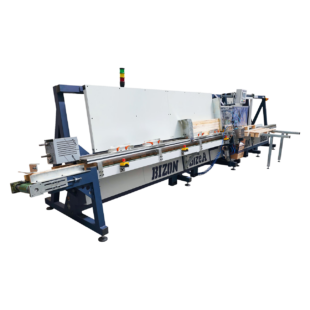

STONOGA 3000 raklap alsó szegező
A készülék kialakításának és működésének leírása
A szegezett termékek méretei:
– tábla hossza: 600 – 3000 mm
– deszkák és tömbök szélessége: 70 – 140 mm
– a tömbök magassága 75 – 100 mm
A készülék a következőkből áll:
– tégla raktár, ahol a blokkokat tárolják és a kopogtató modulba szállítják
– egy szögező modul táblatárral, egy szögező rendszer a tömbök szegezéséhez, valamint egy érintőpanelles vezérlő a munkaprogram programozására, vezérlésére és kiválasztására. Három darab BeA 800DC szegezőt használtunk JUMBO tárral a körömtekercsekhez (3,1×70), egyenként 600 darabot.
– átvevő modul, ahol a késztermékek átvételre kerülnek.
– A tömörítőt egy alkalmazott általi működtetésre tervezték
– A szegezett részlet megváltoztatásához csak a tárban lévő táblák cseréje és új munkaprogram kiválasztása szükséges.
A gép működése
A kezelő a blokkokat és táblákat kézzel helyezi el a tárakba.
Mindkét tár újratölthető a készülék működése közben.
A kezelőpanel érintőképernyőjén a dolgozó kiválasztja a megfelelő szögező programot.
A teljes munkaciklus automatikus.
A törött elemet a fogadóasztalra dobják.
A késztermékek összegyűjtése történhet manuálisan, targoncával, vagy ipari robottal a raklap tetejét összeszerelő állomásra szállítják.
